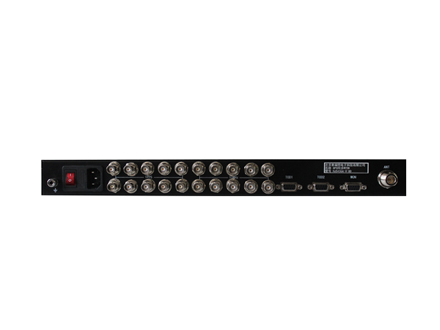

HJ5436A-OUT是一款高性能室外型GPS同步時鐘參考源,內置低相位噪聲、低頻率漂移高穩定度的恒溫晶振OCXO和高精度授時型GPS接收機,采用大規模集成電路和獨特的GPS頻率測控技術，產生并發送精確穩定的頻率（10MHz）、脈沖（1PPS）和時間（TOD）信號，適用于DTMB、CMMB、DAB、DVB等系統單頻網建設，可以為數字電視廣播領域單頻網適配器、上變頻器、發射機、復用器、精密偏置激勵器等設備提供高精度的時間和頻率參考信號。
HJ5436A-OUT GPS時鐘參考源的1pps時間信息是GPS馴服晶振輸出10MHz信號經過10,000,000次分頻后得到1pps信號，是UTC時間基準的“復現”，同時正弦波信號相位嚴格同步于時鐘頻率信號，不受GPS秒脈沖短時間隨機跳變帶來的影響，這種特性特別適合于數字視頻廣播、CDMA等要求苛刻的領域。
HJ5436A-OUT GPS時鐘參考源具有智能學習算法，在馴服晶振過程中能夠不斷“學習”高穩晶振的漂移等特性，并將這些參數存入板載存儲器中，當GPS出現異常或不可用時，該產品能夠自動切換到保持模式（Holdover mode），利用高效的智能保持算法，繼續提供高可靠性的時間和頻率基準信息輸出，在短時間內保持較高的精度。
特點:
防水耐高溫設計，可與室外小功率發射機配合使用
1PPS信號與10MHz信號相位一致
高效的智能保持算法
高準確度，24小時平均值優于1x10-12
液晶和指示燈智能顯示
多路10MHz和1PPS信號輸出
高性能工業級元器件，穩定可靠，MTBF>80000小時
技術參數：
| 輸出信號: | 10MHz 2路，SMA，標準正弦波，幅度12±1dBm，50Ω 準確度： <1E-12（GPS鎖定，24小時平均值） <5E-10（GPS斷開，保持24小時后） 穩定度： 100ms <5E-11 1s <5E-12 10s <1E-11 相位噪聲： 1 Hz -80 dBc/Hz 10 Hz -120 dBc/Hz 100 Hz -135 dBc/Hz 1 kHz -140 dBc/Hz 10 kHz -150 dBc/Hz 1PPS 2路，SMA，TTL電平，方波，50Ω 極性：正脈沖 授時精度：<30ns（RMS） 上升沿時間：<10ns 脈沖寬度：500ms 保持精度： 8μs (GPS斷開4小時) 44μs（GPS斷開24小時） 監控接口 4路 3路CMMB TOD：RS232電平 1路DB-9 Female，2路Sip2， 9600-N-8-1，8位BCD碼，滿足CMMB標準 1路MON： RS232電平，Sip3 9600-N-8-1，GPGGA、GPRMC、HJSTA語句輸出 衛星及系統狀態信息 |
| 授時型GPS接收機: | 接收L1,C/A碼信號-1575.42MHz,NK 高精度授時型GPS接收機，12通道； 授時精度優于30ns（RMS） 冷啟動：<29s；熱啟動<1s 跟蹤捕獲靈敏度可達-160dBm，支持單星授時 |
| 抗干擾型GPS天線: | 接收L1,C/A碼信號-1575.42MHz,NK 高精度授時型GPS接收機，12通道； 授時精度優于30ns（RMS） 冷啟動：<29s；熱啟動<1s 跟蹤捕獲靈敏度可達-160dBm，支持單星授時 |
| 抗干擾型GPS天線: | 授時型有源接收天線，NK，1575.42MHz 極化方式：右旋圓極化 噪聲系數：≤1.5dB 匹配阻抗：50 Ohm 工作電壓：3V/5V DC自適應 |
| OCXO日老化率: | 5E-10 |
| 物理及環境參數: | 尺寸： 19英寸1U機箱 447×44.5×300mm 重量： <5Kg 電源： AC 220V±20%，47Hz-63Hz 工作溫度：-20℃～+65℃ 存貯溫度：-45℃～+85℃ 濕度： 95％無冷凝 功耗： <20W |
| 顯示: | 板卡內置指示燈：電源、GPS、鎖定、1PPS |
配置清單：
HJ5436A-OUT 主機 1臺
5米SMA磁性吸盤天線 1根
1米串口線 1根
1米電源線 1根
中文說明書 1本
包裝紙箱 1個
合格證 與保修卡1份
選件:
Opt BD：北斗時鐘源輸入
Opt R： 內置銣原子鐘守時
Opt N： NTP網絡授時、RJ45網絡監控接口
避雷器（CA-23RP）
不同長度天線電纜（30-200米）
WLNA GPS信號中繼放大器
HJ-GPSA12 GPS信號一分二功分器
